Genel Özellikleri

• Malzeme Özellikleri
  • Malzeme cinsi: DKP sac, galvanizli sac, boyalı galvanizli sac
  • Malzeme genişliği (mm): 46mm
  • Malzeme kalınlığı (mm): 0.20 (min) – 0.40 (max)
  • Rulo ağırlığı: 2 ton kapasiteli
  • Rulo iç çapı (mm): 500
  • Rulo dış çapı (mm): 1500
• Hat Özellikleri
  • Hat hızı (m/dak): 70mt/dak (maksimum)
• Ürün Özellikleri
  • Boy toleransı: +/- 1 mm
• Güç, Gerilim, Akım Özellikleri
  • 3 fazlı gerilim (V): 380
  • Hat üzerindeki toplam güç (kW): 15
• Pnömatik
  • Nominal çalışma basıncı (bar): 8
• Boya
  • Operasyonlar: antipas -> astar boya -> çelik macun -> son kat boya (Sabit parçaların rengi: Ral 5012 (mavi))
• Garanti
  • Teslimattan sonra 1 (bir) yıldır.

Hat Elemanları

• Rulo Açıcı
  • Bant genişliği (mm): 100
  • Rulo taşıyıcı kapasitesi (kg): 500
  • Rulo dış çapı (mm): 1200
  • Rulo iç çapı (mm): 500-600 ayarlanabilir.
• Eksantrik Pres
  • 40 ton baskı kapasiteli hava kavramalı pres kullanılacaktır.
  • Vuruş kapasitesi 200-250 arasıdır.
  • Pres 3 kW sürücü ile kontrol edilecektir.
  • Kullanılan rulmanlar SKF/FAG/Timken marka olacaktır.
  • Delme kalıbı 2379 kalite çelik olup tel erozyona tabi tutulacaktır, delici pimler ise HSS çeliğinden üretilecektir.
• Malzeme Kanalı
  • Rulo açıcı çıkışında 1 adet malzeme kanalı olacaktır.
  • Eksantrik pres çıkışında 1 adet malzeme kanalı olacaktır.

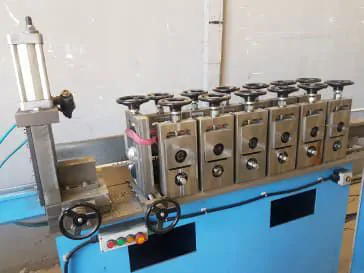

• Rollform Makinası
  • 6 istasyonlu üniteden oluşturmaktadır.
  • İstasyonlar 1040 kalite malzemeden üretilecektir.
  • Siyah fosfat kaplama yapılacaktır.
  • İstasyon milleri 4140 ıslah çeliğinden üretilecektir. Malzemeler önce ıslah edilip sonra indüksiyon işlemine tabi tutulup yüzeysel sertlik taşlama yapılacaktır.
  • Form makaraları 4340 kalite malzemeden üretilecektir. Üretim şekli önce normalize edilip sonra CNC işlemine tabi tutulup 60 HRC sertlik verilip, tekrar yüzeysel sert tornalama yapılacaktır.
  • Makina üzerinde ürünün doğrusallığı ve kalibresi için gerekli üniteler bulunacaktır.
  • Tahrik dişlileri 8620 sementasyon çeliğinden üretilecektir.
  • 3 kW 100 çıkışlı Yılmaz marka redüktörlü motor kullanılacaktır. (3 kW sürücü ile kontrol edilecektir.)
  • İstasyonlara hareket 3 kW redüktörlü motordan 1 zincir ile hareket alınıp dişlilere verilerek sağlanmaktadır.
  • Kullanılan rulmanlar SKF/FAG/Timken marka olacaktır.
• Kesme Ünitesi
  • 0.50m – 3.3m arasında kesim yapabilecek şekilde imal edilecektir.
  • Kesme kalıpları yüksek kesme mukavemetli 2379 İsveç çeliğinden imal edilecektir. Tel erozyonda işlenip 62 HRC sertlik kazandırılmaktadır. Vakum sistemi ısıl işlem yapılmaktadır.
  • Kesme sistemi 80x100mm stroklu pnömatik ile sağlanacaktır. 8 bar hava ile çalışmaktadır.
• Paketleme Ünitesi
  • Çıkan profilleri düzgün istifleyip, bağ yapacak şekilde rollform çıkışına yapılacaktır.
• Paketleme Ünitesi
  • Sistemde Kontrol Teknik marka servo sürücü kullanılacaktır.
  • PLC operatör panelden profil boyu, üretilecek profil miktarı ve üretim hızı parametreleri girilecek ve üretim verileri hafıza da saklanacaktır.

Güvenlik

• Pres ünitesi kalıp kısmı şeffaf kalın PVC plastik kapaklı pencere ile kapatılacaktır.
• Bant açma makinası, pres, rollform makinası, paketleme ünitesi üzerinde acil stop butonları bulunacaktır.
• Hat çalışmaya başladığında uyarıcı ikaz lambası yanacaktır.
• Hareket halindeki tehlikeli kısımlarda muhafazalar olacaktır.
• Aşırı yüklenmede otomatik stop (korumaya geçme) devreye girecektir.
